一體化凈水設備作為中小型自來水廠和農村集中供水的主要凈水設備，具有集水、配水、過濾、反沖、排污為一體的是利用水力學原理，通過進出水的壓差、自動控制虹吸產生和破壞，實現自動運行的濾池，設備管理使用簡便，無需人員操作且能達到全自動運行的凈水設備。

目前市面上一體化凈水設備主要分以下幾種：

碳鋼材質一體化凈水設備

一體化凈水設備和城市供水廠的凈化流程一樣，它有混凝池、沉淀池、過濾池、水質穩定裝置、反沖洗裝置、水泵及電氣控制。

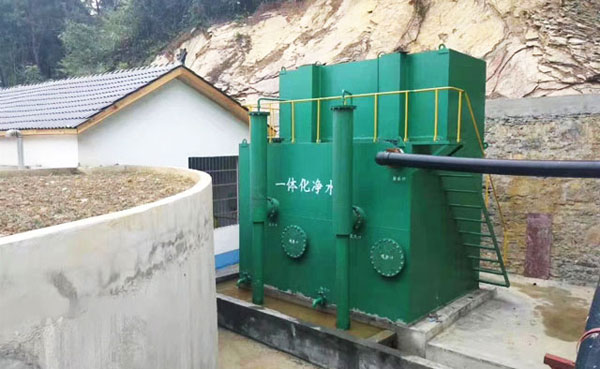

碳鋼材質一體化凈水設備

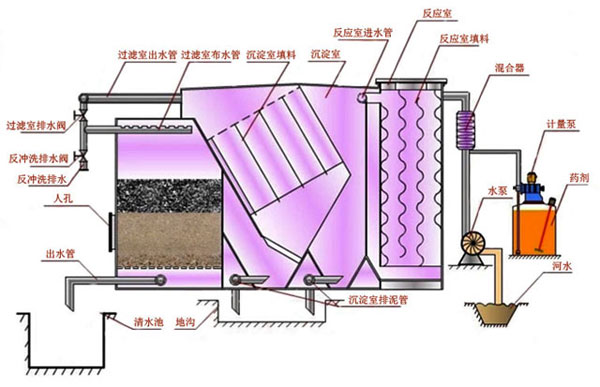

碳鋼材質一體化凈水設備結構圖

1、混凝池：投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。該凈水裝置則用攪拌機混和，不受水量變化而影響效果。

2、沉淀室：水經加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，經過梯形斜板沉淀室沉淀完成固液分離，沉淀下來的污泥排入泥斗。

3、過濾池：經沉淀后的水流到過濾池過濾，濾池結構：底部為布水管，中部為石英砂，上部為無煙煤，清水流到清水池內消毒處理后飲用。

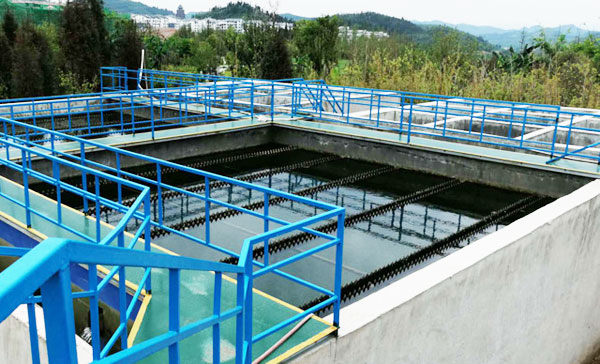

構筑物/碳鋼一體化凈水設備（無閥濾池）

是我國20年來大中型水廠普遍使用的過濾池，依靠水力學虹吸原理，自動進水和反沖洗。國內部分省市自來水廠，大部分均采用這種濾池。

構筑物/碳鋼一體化凈水設備（無閥濾池）

該設備按工作條件可分為重力式和壓力式兩種。按濾層構造又可分為單層和雙層濾料兩種。無論是重力式還是壓力式濾池，其運行過程基本相同，運行和反沖洗由水力自動控制，反沖洗水箱設在濾池上部，省去沖洗水箱或沖洗水泵，減少了占地，節省了電耗。

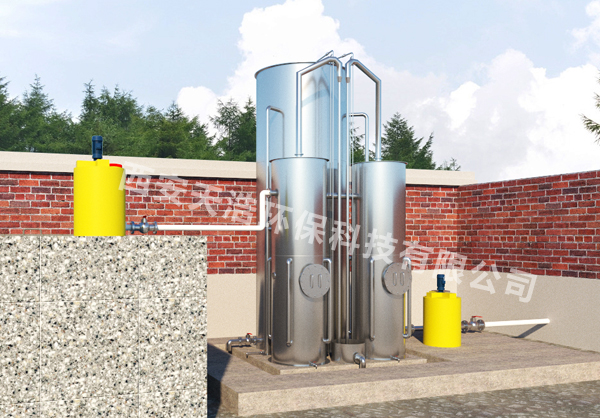

不銹鋼一體化凈水設備

304不銹鋼一體化凈水設備結構圖

該類凈水設備由曝氣溶氧、斜板沉淀、過濾、反沖洗幾部分功能組成，相比構筑物或碳鋼一體化設備，不用電、不需要更換濾料、無需管理、耐腐蝕，體積縮減50%以上，重量只有傳統設備的40%，目前在村鎮集中供水工程（農村飲水水質提升項目）中被大量安裝使用。
